An Difríocht idir Scorthóir Chuarda 3P Agus Scorthóir Chuarda 4P

Is é an difríocht bhunúsach idir scoradáin chiorcaid 3P agus 4P ná líon na sreanga (comhaireamh cuaille) is féidir leo a dhínascadh (nó a nascadh) ag an am céanna. Níl ort ach a chur:scoradán ciorcaid 3Prialaíonn trí shreang: sreanga trí phas (sreanga te).Scoradán ciorcad 4Prialaíonn ceithre shreang: sreanga trí chéim (sreanga te) + sreang neodrach amháin (sreang neodrach).

Sracfhéachaint ar na difríochtaí lárnacha

Anailís mhionsonraithe

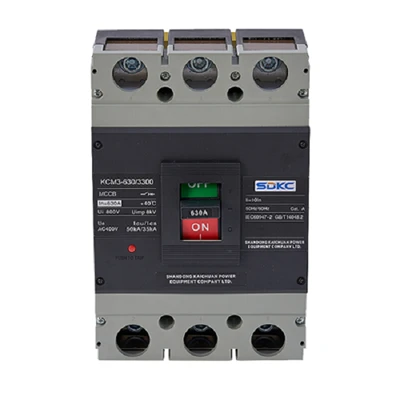

1. 3Scoradán ciorcaid P

Feidhm:Tá trí theagmhálacha interlocking inmheánacha aige a nascann agus a dhícheanglaíonn na seoltóirí trí chéim ag an am céanna. Ní rialaíonn sé an seoltóir neodrach (N).

Prionsabal Oibriúcháin:Nuair a tharlaíonn locht mar chiorcad gearr nó ró-ualach, turais an scoradán ciorcaid, dínascadh na seoltóirí trí phas agus dí-fhuinneamhtear an t-ualach. Mar sin féin, tá an seoltóir neodrach fós ceangailte.

Cásanna Feidhmchláir:
Ualaí cothromaithe trí phas íona:Áirítear le feidhmchláir tipiciúla trí-mhótair phas agus foirnéisí leictreacha trí phas. Ní gá seoltóir neodrach a bheith ag na feistí seo, nó nuair a bhíonn na trí chéim cothromaithe go foirfe, is é an sruth neodrach náid.
Costas agus Spás:I gcomparáid le scoradáin chiorcaid 4P, tá scoradáin chiorcaid 3P níos saoire agus tógann siad níos lú spáis sa bhosca dáileacháin.

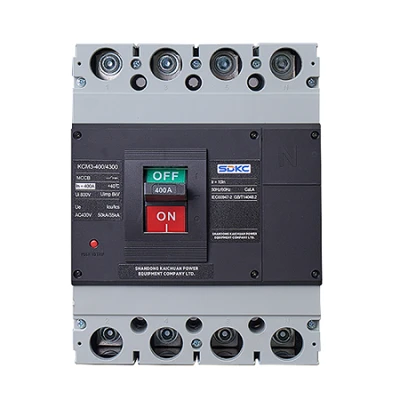

2. 4Scoradán ciorcaid P

Feidhm:Tá ceithre theagmháil idirghlasála aige ar féidir seoltóirí trí chéim agus seoltóir neodrach amháin a nascadh nó a dhícheangal ag an am céanna.

Prionsabal Oibriúcháin:Nuair a thuislítear é, dícheanglaíonn sé gach seoltóir beo (seoltóir trí phas agus seoltóir neodrach amháin), rud a leithlisítear go hiomlán an t-ualach ón soláthar cumhachta.

Cásanna Feidhmchláir (Cén Fáth a Dhícheangail an Líne Neodrach?):

Cigireacht Sábháilteachta:Nuair a úsáidtear é mar an príomh-athrú cumhachta, ní mór gach seoltóir beo a dhícheangal chun sábháilteacht iomlán an phearsanra cothabhála a chinntiú. I gcóras neamhchothromaithe trí phas, d'fhéadfadh voltas a bheith ann ar an líne neodrach (gan aon phoitéinseal nialas a bheith aige a thuilleadh). Mura bhfuil ach na línte céim dícheangailte, tá baol turrainge leictreach ann fós nuair a bhíonn tú ag teagmháil leis an líne neodrach.
Láithreacht -Luálacha Céime Aonair:I ngnáthchórais dáileacháin cumhachta foirgnimh (córais 380V/220V), tá trí -ghléas phas (amhail oiriúntóirí aer lárnach) agus gléasanna aon phas (amhail soilsiú agus asraonta). Tarraingíonn na gléasanna aon phas seo cumhacht ó idir an phas agus na línte neodracha, rud a chruthaíonn éagothroime córais. Sna cásanna seo, tá gá le scoradán ciorcaid 4P chun a chinntiú gur féidir an líne neodrach a dhícheangal go sábháilte.
Ró-ualaí Líne Neodrach a Chosc:I gcórais dáileacháin cumhachta nua-aimseartha, is féidir leis an tríú armónach a ghineann ualaí neamhlíne iomadúla (cosúil le ríomhairí agus soilse stiúir) a chur faoi deara go n-ardóidh an sruth líne neodrach go neamhghnách, fiú níos mó ná an sruth líne céime. Soláthraíonn scoradán ciorcaid 4P cosaint i gcoinne ró-ualaí.

Ceanglais rialála:De réir sonraíochtaí suiteála leictreach (cosúil le caighdeán GB na Síne agus caighdeáin idirnáisiúnta IEC), i gcórais áirithe talún (amhail an córas TT), ní mór lasc ceithre cuaille a úsáid chun a chinntiú gur féidir gach seoltóir beo a dhínascadh i gcás locht.
